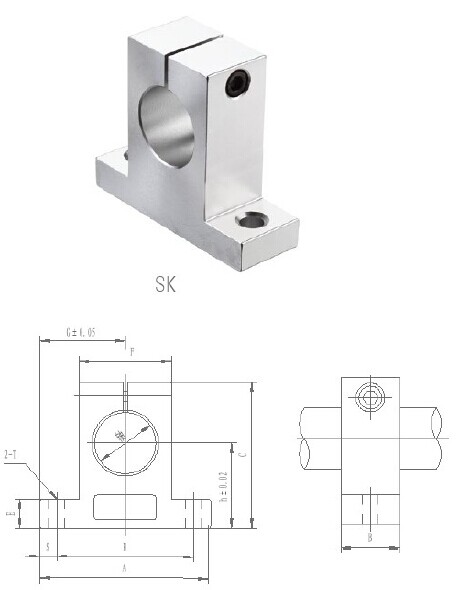

SK Linear motion slide unit support

SK
Part
Number		 Shaft
Diameter		 Main dimensions(mm) Clamping bolt
designation		 Mounting bolt
designation		 Weight
h G A B C E F S R T
SK-8 8 20 21 42 14 32.8 6 18 5 32 5.5 M4 M5 24
SK-10 10 20 21 42 14 32.8 6 18 5 32 5.5 M4 M5 24
SK-12 12 23 21 42 14 37.5 6 20 5 32 5.5 M4 M5 30
SK-13 13 23 21 42 14 37.5 6 20 5 32 5.5 M4 M5 30
SK-16 16 27 24 48 16 44 8 25 5 38 5.5 M4 M5 40
SK-20 20 31 30 60 20 51 10 30 7.5 45 6.6 M5 M6 70
SK-25 25 35 35 70 24 60 12 38 7 56 6.6 M6 M6 130
SK-30 30 42 42 84 28 70 12 44 10 64 9 M6 M8 180
SK-35 35 50 49 98 32 82 15 50 12 74 11 M8 M10 270
SK-40 40 60 57 114 36 96 15 60 12 90 11 M8 M10 420
SK-50 50 70 63 126 40 120 18 74 13 100 14 M12 M12 750
SK-60 60 80 74 148 45 136 18 90 14 120 14 M12 M12 1100
